Imagine el siguiente escenario: usted cuenta con los mejores soldadores del país, materiales de primera calidad y un Procedimiento de Soldadura (WPS) perfectamente diseñado. Sin embargo, los reportes de radiografía industrial de esta semana muestran un alarmante índice de rechazo por falta de fusión y porosidad.
Usted revisa los parámetros y el soldador jura que la máquina marcaba exactamente los 120 amperios que exige la ingeniería. ¿El problema? La máquina le está mintiendo. Su pantalla digital muestra 120 amperios, pero en la realidad, el arco solo está recibiendo 90.
Esta discrepancia silenciosa es la causa número uno de colapsos estructurales, fugas en tuberías y pérdidas millonarias en retrabajos. La única barrera absoluta contra este caos operativo es la ejecución rigurosa de pruebas de calibración en equipos de soldadura.
En este artículo, descubriremos por qué validar la energía de sus máquinas no es un simple trámite administrativo, sino el pilar financiero y técnico del éxito en obras de alta exigencia. Si usted lidera departamentos técnicos, aprenderá cómo estas pruebas blindan su rentabilidad y elevan su reputación corporativa al más alto nivel.
El Riesgo Invisible: Cuando la Máquina de Soldar Pierde Precisión
En la industria de la construcción y el mantenimiento industrial, solemos enfocar toda nuestra atención en evaluar la habilidad manual del trabajador. Olvidamos que la soldadura es, en su esencia más pura, la aplicación controlada de energía eléctrica para fundir metales.
Si esa energía es inestable o inexacta, toda la ciencia metalúrgica detrás de su proyecto se derrumba. Usar una máquina de soldar descalibrada es exactamente igual a conducir un vehículo de Fórmula 1 con un velocímetro roto: usted cree que va a la velocidad correcta hasta que pierde el control en la curva.
Con el uso continuo, el polvo metálico, los cambios de temperatura y el desgaste de los componentes electrónicos, las fuentes de poder pierden su precisión original de fábrica. Aquí es donde el mantenimiento de equipos de soldadura deja de ser una tarea preventiva básica para convertirse en una función crítica de ingeniería.
¿Qué son Exactamente las Pruebas de Calibración en Equipos de Soldadura?

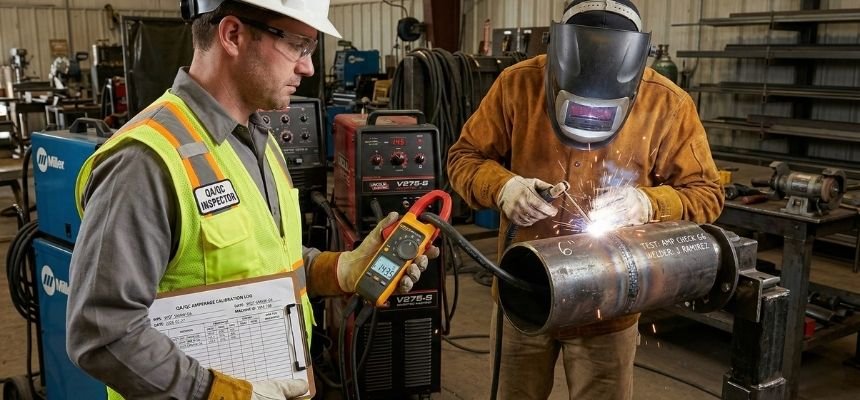

En términos rigurosos, las pruebas de calibración consisten en comparar los valores de energía que indica el panel frontal de la máquina de soldar (amperaje y voltaje) frente a los valores reales que se están entregando en los cables de salida.
Para lograr esto, no basta con encender la máquina. Se requiere conectar el equipo a bancos de carga resistiva y utilizar instrumentos de medición patrón (como pinzas amperimétricas y multímetros) que, a su vez, estén certificados por laboratorios nacionales o internacionales.
El objetivo de la verificación de calibración en máquinas de soldar es determinar el margen de error del equipo. Si la máquina indica 150 amperios, pero entrega 142, el equipo tiene una desviación. Si esa desviación supera el límite de tolerancia permitido por la norma (generalmente ±10%), el equipo debe ser ajustado, reparado o retirado de la línea de producción.
El Corazón del Proceso: Pruebas de Calibración y Control de Amperaje
La variable más crítica en cualquier proceso de soldeo (SMAW, GTAW, GMAW, FCAW) es el amperaje, ya que define la penetración del arco en el metal base. Por ello, las pruebas de calibración y control de amperaje son el núcleo de esta validación.
Si el amperaje real es menor al indicado, usted tendrá problemas crónicos de falta de penetración y fusión incompleta (defectos mortales bajo esfuerzo dinámico). Si el amperaje es mayor al indicado, usted sufrirá de socavaciones, perforaciones y una alteración térmica grave en la Zona Afectada por el Calor (ZAC).
Realizar estas pruebas de soldadura controladas en vacío y bajo carga garantiza que el «calor» (Heat Input) introducido a la pieza sea exactamente el calculado por el ingeniero de materiales, protegiendo las propiedades mecánicas del acero.
Impacto Directo en el Aseguramiento y Control de la Calidad en Proyectos
El éxito de la gerencia técnica moderna radica en prevenir el error antes de que este ocurra. Esta es la filosofía central del aseguramiento y control de la calidad en proyectos.
Integrar un programa de calibración de fuentes de poder en su organigrama genera una transformación inmediata en los indicadores de desempeño de su obra. Los beneficios para Supervisores y Gerentes de Calidad son contundentes:
- Reducción Drástica del Tasa de Reparación: Al garantizar que los parámetros eléctricos son reales, la calidad de la unión soldada recae únicamente en la habilidad del personal, eliminando la principal variable de incertidumbre mecánica.
- Cumplimiento Estricto del WPS: La Especificación del Procedimiento de Soldadura (WPS) dicta rangos eléctricos obligatorios. Si sus equipos están descalibrados, sus soldadores están violando el WPS sin saberlo, invalidando todo el trabajo.
- Optimización de Consumibles: Una máquina calibrada quema el electrodo o el alambre de manera eficiente, reduciendo el nivel de salpicaduras, escoria rebelde y el desperdicio de gases de protección.
En definitiva, implementar un protocolo de QA/QC en soldaduras que incluya la validación de equipos es la estrategia financiera más inteligente para proteger el margen de ganancia de los contratistas.
La Trazabilidad de Calibración: Su Escudo Legal ante Auditorías
En la ingeniería de alto nivel, lo que no está documentado en papel, sencillamente no existe. Cuando ocurre un siniestro industrial o se realiza una auditoría externa (ISO 9001, ASME, API), el cliente no le preguntará si sus máquinas funcionaban bien; le exigirá que lo demuestre.
Es aquí donde entra en juego la trazabilidad de calibración. Cada máquina de soldar en su proyecto debe tener una etiqueta visible, inviolable, que indique la fecha de su última revisión, su estado de aprobación y la fecha de su próximo vencimiento.
Esta etiqueta debe estar vinculada directamente a un certificado emitido por un ente o profesional calificado. Esta cadena ininterrumpida de confianza técnica protege a su empresa de multas y rechazos contractuales.
Cómo Estructurar sus Registros de Calidad
Para que su sistema sea infalible, los registros de calidad asociados a sus equipos deben contener, como mínimo, la siguiente información técnica:
- Identificación Única: Marca, modelo y número de serie o tag interno del equipo de soldadura.
- Identificación del Patrón: Los datos del instrumento maestro utilizado para medir (el cual debe tener su propio certificado vigente traceable al NIST o equivalente).
- Lecturas Comparativas: Una tabla que muestre el valor seteado en la máquina, el valor real medido y el porcentaje de desviación en diferentes rangos operativos (mínimo, medio y máximo).
- Dictamen Final: La firma del ingeniero o técnico especialista que aprueba o rechaza el equipo para su uso en producción.
El Papel Estratégico del Mantenimiento Industrial en la Calidad
Históricamente, los departamentos de mantenimiento y calidad han trabajado como islas separadas. Mantenimiento reparaba cuando el equipo echaba humo, y calidad rechazaba la soldadura defectuosa.
Hoy, la sinergia es obligatoria. Un plan de mantenimiento industrial predictivo debe programar las calibraciones de las fuentes de poder con la misma rigurosidad con la que se cambia el aceite a una turbina.
Los Jefes de Mantenimiento que adoptan las métricas de calibración como un KPI (Indicador Clave de Desempeño), logran reducir el tiempo de inactividad de las cuadrillas (Downtime) y elevan el ciclo de vida útil de las costosas tarjetas electrónicas de los inversores de soldadura.
La Ventaja Competitiva de la Verificación Continua
Implementar un ecosistema donde las pruebas de calibración en equipos de soldadura son la norma y no la excepción, transforma a su empresa de un simple proveedor a un socio estratégico confiable.
Las empresas del sector petrolero, minero y aeroespacial (donde la norma ISO 3834 es mandataria) exigen contractualmente este nivel de control. Mostrar un plan de calibración robusto en su próxima licitación le dará una ventaja comercial indiscutible frente a competidores que aún confían en el «ojo» del soldador.
Al final del día, la calidad no se inspecciona en el producto terminado, se construye desde el diseño y se asegura controlando cada variable del proceso. La energía que funde el acero es su variable más crítica; domínela, y dominará su rentabilidad.
Preguntas Frecuentes (FAQ)
1. ¿Con qué frecuencia se deben realizar las pruebas de calibración en equipos de soldadura?
La frecuencia estándar exigida por normas como la ISO 3834 y los códigos de construcción es anual. Sin embargo, la verificación debe adelantarse inmediatamente si el equipo sufre una caída grave, se reemplazan componentes electrónicos internos o si el inspector detecta inestabilidad recurrente en el arco eléctrico.
2. ¿Cuál es la diferencia entre calibración y verificación (validación) en máquinas de soldar?
La calibración implica abrir el equipo y ajustar sus potenciómetros o software interno para corregir un error de lectura. La verificación (o validación) es el acto de medir la salida con un instrumento patrón para confirmar que los valores mostrados en pantalla están dentro de las tolerancias aceptables, sin necesariamente realizar un ajuste interno.
3. ¿Qué instrumentos se requieren para la verificación de calibración en máquinas de soldar?
No se puede usar un multímetro de ferretería. Se requieren bancos de carga resistiva para simular la soldadura sin crear un arco real, y pinzas amperimétricas/voltímetros calibrados y certificados, cuyos patrones de medida sean trazables a institutos de metrología nacionales o internacionales (como el NIST) y se deben realizar bajo procedimientos especificos y por personal calificado.
4. ¿Por qué una falla en las pruebas de calibración y control de amperaje afecta legalmente mi WPS?
El WPS es un documento legal que estipula las variables esenciales (amperaje y voltaje) probadas previamente en laboratorio. Si su máquina está descalibrada y entrega una energía que está fuera de los rangos escritos en el WPS, usted está ejecutando una soldadura no respaldada por ingeniería, lo cual es motivo de rechazo total de la obra.
5. ¿Quién está autorizado para emitir los registros de calidad y certificados de calibración?
Estos registros deben ser emitidos por laboratorios de metrología acreditados o, en su defecto, por el departamento interno de QA/QC, siempre y cuando posean procedimientos técnicos escritos, personal entrenado y utilicen instrumentos patrón con certificados de calibración vigentes expedidos por un ente oficial.
6. ¿Ustedes realizan el servicio de verificación de calibración de equipos y maquinas de soldar y qué entregables incluye exactamente el servicio?
Nuestro servicio en QA/QC Consulting International está diseñado para blindarlo ante cualquier auditoría. Nos trasladamos a su proyecto con nuestros bancos de carga e instrumentos patrón certificados. Al finalizar, le entregamos un Certificado de Verificación individual por máquina, colocamos una etiqueta de trazabilidad inviolable en el equipo (indicando vigencia y estado) y emitimos un informe técnico global (Registro de Calidad) con las curvas de desviación, listo para ser anexado a su Dossier (Data Book).
7. ¿El proceso de auditoría y prueba de las máquinas detendrá la producción de mi proyecto?
Entendemos que en el mantenimiento industrial el tiempo es crítico. Nuestro equipo ejecuta las pruebas de manera ágil y escalonada, tomando en promedio entre 45 y 60 minutos por equipo o maquina de soldar (En producción). Coordinamos directamente con sus Supervisores de Mantenimiento para intervenir las máquinas durante los cambios de turno, pausas activas o ventanas de inactividad programada, garantizando cero impacto negativo en su cronograma de ejecución.
8. ¿Qué sucede si su equipo detecta que una de nuestras máquinas de soldar está descalibrada?
La transparencia técnica es nuestro mayor valor. Si detectamos que la salida real de la máquina excede las tolerancias normativas (generalmente ±10%), el equipo es etiquetado inmediatamente con un precinto de «No Conforme» preventivo. Le entregamos el dictamen técnico exacto de la desviación para que su departamento de mantenimiento (o el fabricante) realice el ajuste electrónico pertinente. Una vez reparada, re-evaluamos la máquina para certificar su retorno seguro a la línea de producción.
Conclusión: Blinde su Proyecto y Asegure su Inversión
La excelencia en los proyectos de infraestructura no es producto de la suerte, sino del control absoluto de las variables críticas. Las pruebas de calibración en equipos de soldadura son la diferencia definitiva entre un proyecto que sufre sobrecostos por reparaciones interminables y un proyecto que se entrega a tiempo, con calidad certificada y máxima rentabilidad.
Ignorar la salud de sus fuentes de poder es poner en riesgo la integridad de la estructura, la seguridad de su personal y la reputación de su marca frente a clientes exigentes. La trazabilidad eléctrica es el verdadero punto de partida de la confiabilidad industrial.
¿Tiene la certeza absoluta de que sus equipos están entregando la energía correcta? No deje su margen de ganancia a la deriva. Le invitamos a profesionalizar y auditar sus sistemas de gestión. Conozca nuestros servicios especializados y soluciones de consultoría técnica de alto nivel visitando nuestro sitio web oficial en QA/QC Consulting International. Dé el primer paso hacia una calidad operativa sin puntos ciegos.
